PCB滑環安裝方式
作者：滑環來源：http://dy-ry.cn 發表時間：2018-10-29 09:28

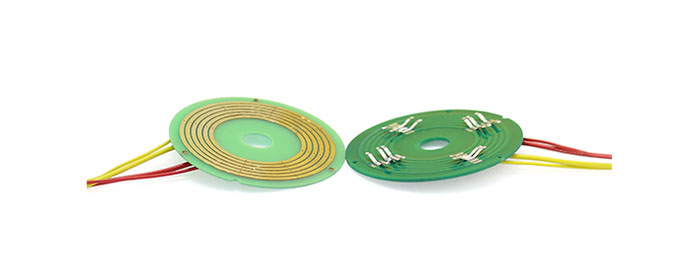

PCB滑環是以PCB板材為基材，環道直接貼合在pcb板上，然后再加壓合，鍍層，用彈片和觸點進行定位接觸的滑環。

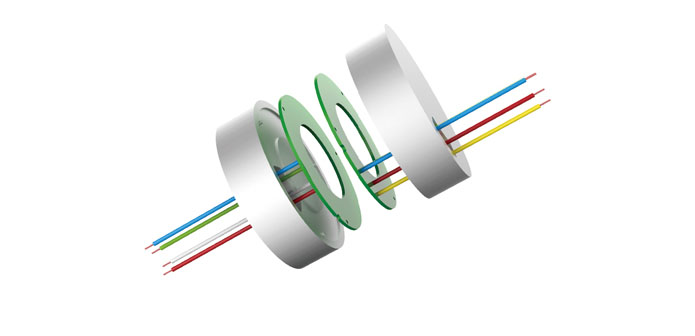

安裝示意圖3D
安裝示意圖3D
安裝技巧：
由于PCB滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候特別要注意安裝的相對位置，保證觸點和環道有足夠壓力和同心度。
同心度通過pcb板4周的定位螺絲來保證，壓力通過pcb之間的間距來保證。
觸點的壓力由2塊pcb板的間距來確定，上板面到下板面的距離為5.8mm左右即可。
